Putkikokojen muuntotaulukko

Putkikokojen
Muuntotaulukko

Amerikkalaisten tuumamittojen rinnalle on luotu nimellismittajärjestelmä, joka ilmoittaa epäsuorasti putken koon millimetreinä, viitaten joko putken sisähalkaisijaan tai liitäntäosien ulkohalkaisijaan.

Putkitöitä tehdessä ja varsinkin putkea tilatessa on tärkeä tietää, että nimellismitta ei ole suoraan yhteydessä putken ulkoisiin mittoihin. Tähän tarvitaan muuntotaulukko varmistamaan oikea putkikoko.

Nimellismittajärjestelmä:

NPS = Nominal Pipe Size
= nimellinen koko tuumissa

DN (mm) = Diameter Nominal
= nimellinen halkaisija milleissä

Onnistuneiden muunnostöiden salaisuus on huolellisessa valmistautumisessa. Avaa tili ja hanki tarvittavat työkalut, puristuskoneet ja osat asennuksia varten. Nyt rahti 0 €* ensimmäiselle tilaukselle koodilla: 2MUUNTOTAULUKKO.
* ei koske putkia. Kampanja voimassa 31/12/2022 asti.

Mustat teräsputket
Megapress		 Zn-putket
Prestabo 		Pex-putket CU-putket
Profipress		 Inox-putket
Sanpress inox
Tuumamitat DN-koko Ulkohalkaisija Ulkohalkaisija Ulkohalkaisija Ulkohalkaisija Ulkohalkaisija
10
3/8 10 17,2 12 12 12
12 15 15 15 15
1/2 15 21,3 18 18 18 18
3/4 20 26,9 22 22 22 22
1 25 33,7 28 28 28 28
1 1/4 32 42,4 35 35 35
1 1/2 40 48,3 42 42 42
2 50 60,3 54 54 54
Välikoko 64 64 64
2,5 65 76,1 76,1 76,1 76,1
3 80 88,9 88,9 88,9 88,9
4 100 114,3 108 108 108
5 125 139,7
6 150 165,1

Muunnostyöt

Muunnosliittimet ovat käytännöllisiä useimmiten silloin, kun ollaan korjaamassa, tai muuttamassa olemassa olevaa linjastoa. Toinen yleinen tarve muunnosliittimelle muodostuu tehdessä uutta, kun tilanne vaatii vaihdon materiaalista toiseen.

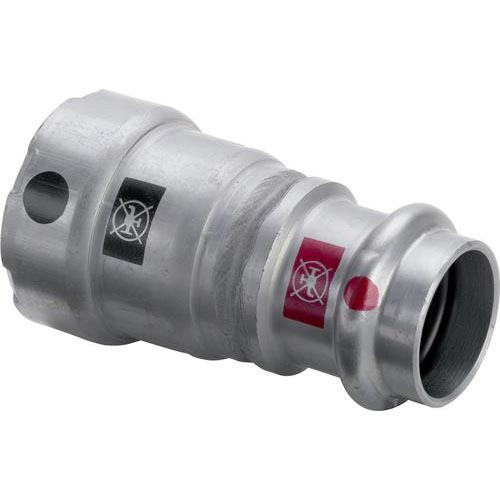

Muunnosliitin
Viega

LIITIN TERÄSPUTKESTA
sinkkiputkeen

Muunnosliitin teräsputken ja ohutseinämäisen putken välille, joka tarjoaa helpon tavan jatkaa linjastoa paksuseinämäisestä teräsputkesta ohutseinämäisellä sinkityllä putkella.
Supistusmuhvi
Viega

Supistusmuhvi
punametalli

Punametallinen supistusmuhvi sopii tilanteisiin, joissa halutaan muuttaa ulkokierre sisäkierteeksi ja samalla vaihtaa kierrekokoa. Punametalli on yhteensopiva kaikkien materiaalien kanssa.
Puristusmuhvi
Viega

Puristusmuhvi
Punametalli

Punametallisella puristusmuhvilla voidaan sujuvasti vaihtaa sama putkikoko materiaalista toiseen. Punametalli on galvaanisesti neutraali katkaisten sähköparin materiaalien välillä, joten sen yhdisteltävyys materiaalien välillä on lähes rajaton.
Maalämpökytkentäliitin
MLVI

MAALÄMPÖKYTKENTÄLIITIN
S/U 40 X 28

Maalämpökytkentäliitn S/U 40 X 28 asennetaan maalämpöpiiriputken päähän. Liittimen muotoilun ansiosta linjastoa pystyy jatkamaan suoraan puristamalla.

Yksi valmistaja
Seitsemän järjestelmää

Kupari PROFIPRESS

Rakenna asennuksiin oma mukavuustaso Viegan kupariosilla. “Made in Germany”-sloganiin on luottanut myös Yhdysvaltojen Puolustusministeriö, joka saneerasi 45 kilometrin pituisen putkiston Pentagoniin. Saatavana 12-108 mm koossa - välikoko 64 mm mukaan lukien.

Trumpetti

Kromikupari PROFIPRESS CR

Kromikupari tyylikkääseen ja viimeisteltyyn pinta-asennukseen. Kattava liitinvalikoima saatavilla 12-, 15- ja 18 mm koossa. Panostamalla muotoiluun pienet seikat muuttuvat merkitykseltään isoiksi: oikein suunniteltu puristusliitin paljastaa aina puristamattoman liitoksen, jolloin vesivahingoilta vältytään. Tämä löytyy jokaisesta Viegan valmistamasta liittimestä.

Komposiitti SMARTPRESS

Virtausoptimoitu komposiittijärjestelmä muodostaa hiljaisen putkiston, kun veden virtaama supistuu osalla vain poikkeuksellisen vähän. Näin putkistoon ei tule kuormitusta paineiskujen tai muun kohinan aiheuttamana. Toimintavarma, o-renkaaton ja kalibrointivapaa järjestelmä on lisäksi nopea ja helppo asentaa.

Sinkitty PRESTABO

Taloudellinen vaihtoehto kuparille lämmitys-, jäähdytys-, sekä paineilmajärjestelmiin. Saatavana 12-108 mm koossa - välikoko 64 mm mukaan lukien. Putki saatavana 3- ja 6- metrin pituisina.

Ruostumaton teräs SANPRESS INOX

Järjestelmä ruostumattomasta teräksestä antaa maksimaalista laatua ja turvallisuutta vaativimpiinkin käyttökohteisiin, kuten maatalouteen ja teollisuuteen. Suosittu järjestelmä käyttövesiverkostojen tekoon, kun halutaan korroosion kestävä metallinen verkosto. Aisi 316 kohteisiin, missä on kova ulkoinen korroosiorasite. Aisi 444 on edullinen vaihtoehto, kun veden puolesta putkistossa on käytettävä rosteria.

Teräsputki MEGAPRESS

Järjestelmä mahdollistaa tulityövapaat liitokset mustaan teräsputkeen. Nopean liitoksen lisäksi puristamalla valmis kierre mustaan putkeen. Järjestelmä pitää sisällään niin käyrät, haarat, kierrenipat ja muhvit kokoluokassa ⅜”-4”- kaikki varastotuotteina.

Pem-putki GEOPRESS

Järjestelmä koostuu punametalli-liittimistä, jotka voidaan korroosion kestävyytensä ansiosta asentaa jopa haastavaan savimaahan tai mereen. Laajalla osavalikoimalla ratkaiset monet ongelmat, kuten vuotavan putken korjaamisen tai saaristojen painevesilinjojen liitännät. Soveltuu hyvin kunnallisteknisten liitosten tekemiseen ja vuotojen korjaamiseen.
